監控系統-監視器的介紹

監控系統要挑選有很多的地方要注意的,選對攝影機跟相關主機,才可以用最少錢做最佳事。所以有些基本的概念要先熟悉一下

室內、室外

差別在於它的耐熱、耐水、耐塵,室外耐熱就要比較好 然後也許還需要有至少IP66等級之類的規格(依造環境而定) IP66就是防水防塵的等級 各自數字越高越好

數字
第一個數字 —- 固體 第二個數字 —- 液體
0
沒有保護 沒有保護
1
可抵禦超過 50 毫米的固體物質,例如,手部意外觸摸 可經受垂直落下來的水點
2
可抵禦直徑超過 12 毫米直徑、長度不超過80 毫米的固體物質,例如手指 可經受呈 15 °垂直角的水花的直接噴射
3
可抵禦超過 2.5 毫米的固體物質,如工具或金屬絲 可經受呈 60°垂直角的水花的直接噴射
4
可抵禦超過 1.0 毫米的固體物質,如細小金屬絲 可經受從任何方向射來的水花 — 有限的進入是允許的
5
防塵,有限進入(無有害堆積物) 可經受來自所有方向的低壓水柱噴射 — 允許有限進入
6
灰塵難以進入,完全防塵 可經受強力水柱噴射,允許有限的進入
7
不合用 允許短暫放入 15 釐米至 1 米深的水中,時間可長達 30 分鐘
8
不合用 可經受壓力下長期浸泡

監視器轉接頭

2.光度

攝影機有分能照到多暗的規格 例如一般型、星光型、紅外線三種等級。

0.1Lux:暗光級
0.01Lux:月光級
0.001Lux及以下:星光級
0Lux: 紅外線IR
看你的需求選擇,一般完全無光的地方可以選紅外線。不然就選星光級也可以。

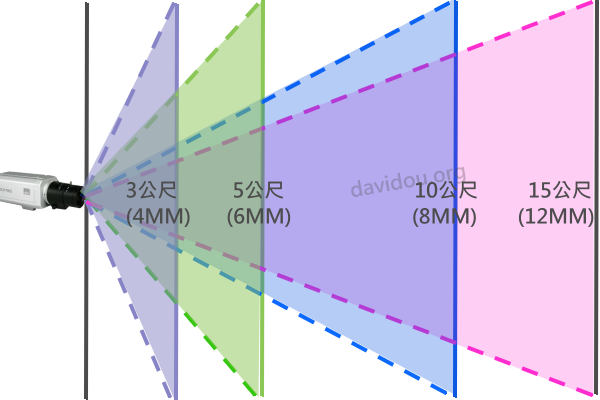

3.照射距離需要多遠?(焦距)

依照安裝現場所需照射距離,您必須要選購適合的鏡頭,一般鏡頭均以mm數來作為規格標示,如果您看不懂,不知該如何購,教您一個簡單的方法,如果要照射的物體或範圍距離攝影機安裝的地點有四公尺,就必須選購4mm的攝影機,六公尺的話,就必須選購6mm的攝影機,以此類推。鏡頭的mm數越小代表所看到的視角越寬廣,但清楚射程也越近,反之鏡頭的mm越大,視角越窄,遠距離的東西會看的較清楚。

鏡      頭 角      度 較 佳  距    離
3.6m/m 92 度 2m ~5m
4 m/m 85 度 3m ~5m
6 m/m 75 度 5m ~8m
8   m/m 62 度 8m ~10m
12 m/m 45 度 10m ~13m
16  m/m 28 度 13m ~18m

camara_distance

4.畫質(解析度)

畫面清不清楚直接牽涉到的就是解析度,解析度越高相對畫質就會越清晰,而解析度不是越高就越好。一般來說我們類比的監視器大概就差不多D1上下的規格解析度而已,走數位的IP CAM才會比較會到百萬畫數以上的解析度。解析度除了影響畫質之外,高解析一味著高頻寬的使用,也就是你在拉線(數位訊號的化)時要注意你的頻寬會不會夠,類比則無此問題,因為類比畫質其實也上不太來。另外就是後端主機DVR、NVR、電腦或是NAS能不能處理這個高解析度的畫質,有些DVR撐不住高畫質也沒用。另外高解析度影像在儲存時檔案會很大,後端儲存空間夠不夠又是另一個問題。所以大不一定是好的。看你的影像保存容量跟天數去反推回來你可以買到多高的解析度攝影機即可。(牽涉到硬碟空間的還有錄影時的每秒張數(FPS) 由張數跟解析度就可以算出每小時影片會多大)

sub-QCIF 128×96
QCIF 176×144
CIF 352×288
4CIF 704×576(D1規格)
16CIF 1408×1152
D4 1280×720(720P)
D5 1920×1080(1080P)

5.影像速率(FPS)

攝影機每秒可以拍幾張圖,一般人都知道影像就是由一堆的圖片組成。一般來說每秒有24張以上肉眼看起來就會是順暢的,而一般的攝影機通常都可以支援到30FPS這樣的速度 所以通常沒問題,不過一般來說 我們平常錄影都不會調這麼高 大概也許10或15 甚至更低到5FPS這樣,然後遇到事件時(入侵偵測 移動偵測等等)在自己切換成30FPS的錄影速度



  •  阻抗不匹配,如視頻接在一個阻抗為高阻的監視器上,就會出現圖像很亮、字符抖動或出現字符時有時無,把監視器開關撥在低阻上。
  • 傳輸距離過遠或視頻傳輸線衰減太大,圖像會變淡或黑白,加入視頻放大器。
  • 遠距離的視頻基帶傳輸方式下容易出現的色彩失真的故障現象。主要原因是由傳輸線引起的信號高頻段相移過大而造成的。這種情況應加相位補償器。
  • 攝像機安裝、調整不當產生的問題。比如攝像機後截距調整不當,就會出現聚焦不好或在三可變鏡頭的各種操作時發生散焦等問題。若像機亮度過低(在此不要試圖改變硬盤錄像機的亮度來補償),要重新調整攝像機的亮度來加以補償。亮度過高,可以在視頻芯線上加了一個100歐電阻或100K歐電阻接地試試。安裝的時候不要逆光。
