ASUS P8H67-M-PRO主機板升級NVME PCI-E固態硬碟

我啊  最近看到了PCI-E的固態硬碟大特價就直接買了一張 創見的PCI-E固態硬碟 TS512GMTE110S

買來後加裝pci-e轉接卡裝上主機板後開機 ,很好 電腦有抓到這片SSD

(我的電腦是WINDOWS 10的,免再安裝驅動)

可是當我要把我的系統移植到這張SSD後發現一件事情,就是我的主機板是

ASUS P8H67-M-PRO主機板搭配I5-2400的CPU的 根本就不支援PCI-E的SSD開機

就算去刷最新的asus的bios rom也沒有用



最後我找到方法,就是自己改寫bios 把nvme的驅動包進去

教學影片在這邊有



首先,你必須先準備三樣東西

1.NvmExpressDxe_4.ffs

2.UEFITool.exe

跟你的bios的rom(例如我的是P8H67-M-PRO-ASUS-3904.ROM)

這邊有載點可以給你們抓 Nvme_davidou 或是你直接上網google下載也可以,主要是UEFITool.exe 這個要注意就是,對岸可能有些是有毒的,要自行判斷



而你得主機板要是剛好跟我的是一樣的話,你就太幸運了,因為我直接把改好的rom檔也包在上面那包裡面了,檔名叫做P8H67-M-PRO-ASUS-3904_MOD.ROM

你直接拿去刷就好了,不用再改一次

UEFITool.exe 就是bios的編輯工具,而NvmExpressDxe_4.ffs 就是nvme的驅動需要包進去你的bios rom(或是cap)檔裡面用的

首先先用UEFITool.exe打開你要編輯的BIOS ROM 然後搜尋 DXE 如下圖



然後找最後一個DXE的搜尋結果,應該可以看到畫面會有個VOLUME FREE SPACE的地方,我們把游標選到VOLUME FREE SPACE他的上一個,後按右鍵(如圖)

請插入在files的最上層字串,依的圖也就是01216CD-909-45-b…   / files那串(感謝網友Chen勘誤)

選擇insert after 然後選擇你剛剛有下載的NvmExpressDxe_4.ffs 這個驅動後另存新檔,把你修改好的rom保存起來即可,如下圖



之後你就可以拿去刷你的bios拉

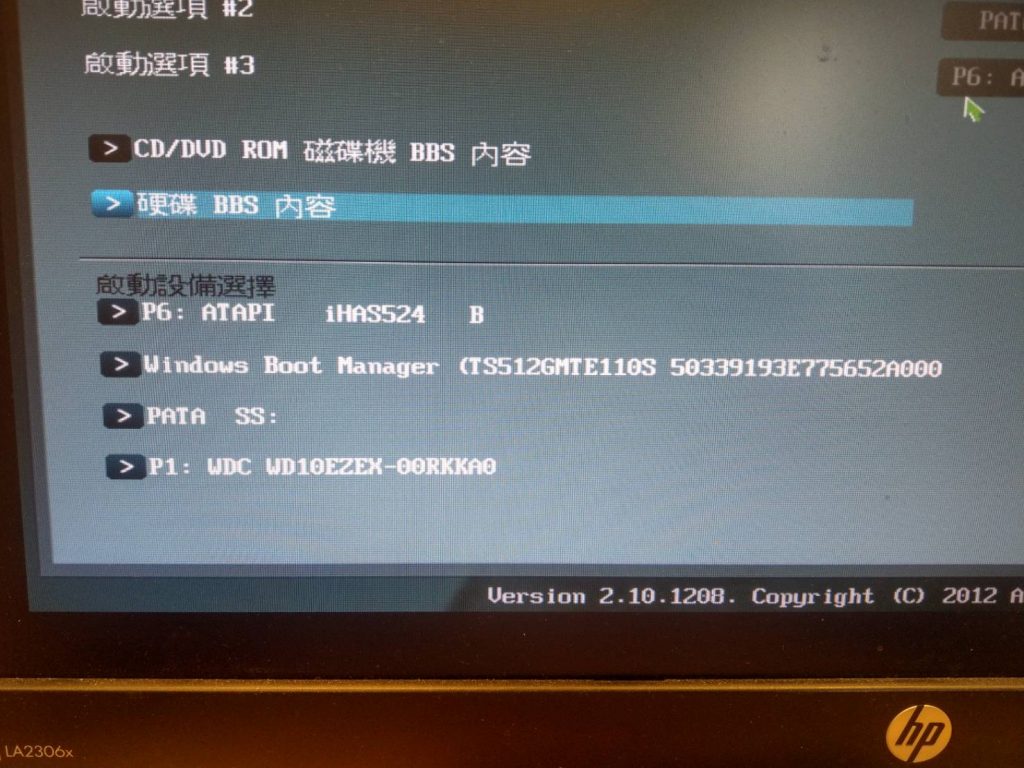

bios刷完後你就可以看到你的pci-e的硬碟出現了

雖然顯示上他可能顯示的會有點奇怪 會顯示成PATA SS:

但是你把它系統重新安裝一次進去pci-e裡面就會顯示正常了(你原本要是系統是sata介面的ssd或機械硬碟的,你透過ghost或trrue images等系統轉移過去是沒有用的,一樣會開不了機,bios顯示也不會正常,一定要系統重灌就是
